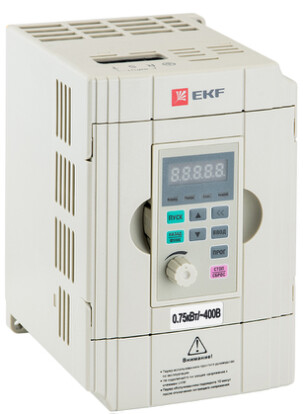

VECTOR 100 PROxima

Общепромышленные преобразователи частоты VECTOR EKF PROxima

Общепромышленные преобразователи частоты VECTOR EKF PROxima применяются в системах автоматизации вентиляции, насосного оборудования, в системах электроприводов конвейеров, лифтов и т.д.

Технические характеристики:

Номинальная мощность двигателя - 0,4 - 400 кВт

Количество фаз на входе: 1 - 1 фаза 230 В, 3 - 3 фазы 3 х 380 В

Особенности:

● точное поддержание скорости вращения двигателя в зависимости от внешних факторов;
● снижение потребления электроэнергии на 30 и более процентов;
● плавный пуск электродвигателя;
● регулирование частоты вращения электродвигаталя;
● защита электродвигателя от прегрузок;
● уменьшение пусковых токов;
● преобразование однофазной сети в трехфазную (однофазные преобразователи).

Преимущества частотных преобразователей VECTOR EKF PROxima

● Два режима управления двигателями: скалярное – V/f и векторное без обратной связи.
● Пусковые моменты 150% 0,25 Гц для применения в конвейерных линиях и других устройствах, критичных к пусковым моментам.
● Допускаются перегрузки до 150% в течение 60 секунд, позволяет применять с более мощными двигателями.
● Встроенный интерфейс RS-485 с поддержкой протокола Modbus для интеграции в системы диспетчеризации.
● Температура окружающей среды от -10°С до +50°С для работы в шкафах управления с большим количеством дополнительного оборудования.
● Встроенный программируемый контроллер для задания простейших алгоритмов управления.
● Выносной дисплей для установки на лицевую панель щита управления и ограничения доступа обслуживающего персонала внутрь шкафа.

Платы покрыты лаком

Простая замена вентилятора

Силовая плата

Свободная конвекция воздуха

2 строки на панели управления

Контрольная плата

Модельный ряд EKF PROxima

Наименование	Артикул	Номинальная мощность двигателя, кВт	Мощность двигателя для вентиляции и насосов	Номинальный входной ток, А	Номинальный выходной ток, А	Вес нетто, кг
1 фаза, 220~240 В ±20%
Преобразователь частоты VECTOR-100 0,4/0,75кВт 1х230В EKF PROxima	VT100-0R4-1B	0,4	0,75	5,4	2,3	1	Купить
Преобразователь частоты VECTOR-100 0,75/1,5кВт 1х230В EKF PROxima	VT100-0R7-1B	0,75	1,5	8,2	4	1,5	Купить
Преобразователь частоты VECTOR-100 1,5/2,2кВт 1х230В EKF PROxima	VT100-1R5-1B	1,5	2,2	14	7	1,5	Купить
Преобразователь частоты VECTOR-100 2,2/4кВт 1х230В EKF PROxima	VT100-2R2-1B	2,2	4	24	9,6	1,5	Купить
3 фазы, 380~440 В ±20%
Преобразователь частоты VECTOR-100 0,75/1,5кВт 3х380В EKF PROxima	VT100-0R7-3B	0,75	1,5	3,4	2,5	1,5	Купить
Преобразователь частоты VECTOR-100 1,5/2,2кВт 3х380В EKF PROxima	VT100-1R5-3B	1,5	2,2	5	4,2	1,5	Купить
Преобразователь частоты VECTOR-100 2,2/4кВт 3х380В EKF PROxima	VT100-2R2-3B	2,2	4	5,8	5,5	1,5	Купить
Преобразователь частоты VECTOR-100 4/5,5кВт 3х380В EKF PROxima	VT100-4R0-3B	4	5,5	11	9,5	3	Купить
Преобразователь частоты VECTOR-100 5,5/7,5кВт 3х380В EKF PROxima	VT100-5R5-3B	5,5	7,5	14,6	13	3	Купить
Преобразователь частоты VECTOR-100 7,5/11кВт 3х380В EKF PROxima	VT100-7R5-3B	7,5	11	20,5	17	6	Купить
Преобразователь частоты VECTOR-100 11/15кВт 3х380В EKF PROxima	VT100-011-3B	11	15	26	25	7,5	Купить
Преобразователь частоты VECTOR-100 15/18кВт 3х380В EKF PROxima	VT100-015-3B	15	18	35	32	7,5	Купить
Преобразователь частоты VECTOR-100 18/22кВт 3х380В EKF PROxima	VT100-018-3	18	22	38	37	13	Купить
Преобразователь частоты VECTOR-100 22/30кВт 3х380В EKF PROxima	VT100-022-3	22	30	46	45	13	Купить
Преобразователь частоты VECTOR-100 30/37кВт 3х380В EKF PROxima	VT100-030-3	30	37	62	60	13	Купить
Преобразователь частоты VECTOR-100 37/45кВт 3х380В EKF PROxima	VT100-037-3	37	45	76	75	28	Купить
Преобразователь частоты VECTOR-100 45/55кВт 3х380В EKF PROxima	VT100-045-3	45	55	92	90	28	Купить
Преобразователь частоты VECTOR-100 55/75кВт 3х380В EKF PROxima	VT100-055-3	55	75	112	110	37	Купить
Преобразователь частоты VECTOR-100 75/90кВт 3х380В EKF PROxima	VT100-075-3	75	90	157	152	37	Купить
Преобразователь частоты VECTOR100 90/110кВт 3х380В EKF PROxima	VT100-090-3	90	110	180	176	48	Купить
Преобразователь частоты VECTOR100 110/132кВт 3х380В EKF PROxima	VT100-110-3	110	132	214	210	101	Купить
Преобразователь частоты VECTOR100 132/160кВт 3х380В EKF PROxima	VT100-132-3	132	160	256	253	101	Купить
Преобразователь частоты VECTOR100 160/185кВт 3х380В EKF PROxima	VT100-160-3	160	185	307	304	101	Купить
Преобразователь частоты VECTOR100 185/200кВт 3х380В EKF PROxima	VT100-185-3	185	200	350	340	156	Купить
Преобразователь частоты VECTOR100 200/220кВт 3х380В EKF PROxima	VT100-200-3	200	220	385	380	156	Купить
Преобразователь частоты VECTOR100 220/250кВт 3х380В EKF PROxima	VT100-220-3	220	250	430	423	156	Купить
Преобразователь частоты VECTOR100 250/250кВт 3х380В EKF PROxima	VT100-250-3	250	250	468	465	156	Купить
Преобразователь частоты VECTOR100 280/315кВт 3х380В EKF PROxima	VT100-280-3	280	315	252	520	156	Купить
Преобразователь частоты VECTOR100 315/350кВт 3х380В EKF PROxima	VT100-315-3	315	350	590	585	260	Купить
Преобразователь частоты VECTOR100 350/400кВт 3х380В EKF PROxima	VT100-355-3	350	400	665	650	260	Купить
Преобразователь частоты VECTOR100 400/450кВт 3х380В EKF PROxima	VT100-400-3	400	450	785	725	260	Купить

Ценовое позиционирование

Технические характеристики

Параметры	Значение
Минимальная мощность при работе от однофазной сети (1х230), кВт	0,4
Максимальная мощность при работе от однофазной сети (1х230), кВт	2,2
Минимальная мощность при работе от трехфазной сети (3х400), кВт	0,75
Максимальная мощность при работе от трехфазной сети (3х400), кВт	400
Выходная частота, Гц	400
Выходное напряжение при питании от сети 3х380, В	400
Несущая частота, кГц	16
Пусковой момент,%	SVC- 150 при 0.5 Hz, V/F – 150% при 1 Hz
Допустимая перегрузка	150% 60 сек., 180% 20 сек., 200% 3 сек.
Векторное управление в открытом контуре (SVC)	да
Скалярное управление V/F	да
Количество дискретных входов	5
Количество аналоговых входов	1
Количество дискретных выходов	2
Количество аналоговых выходов	1
RS-485, протокол Modbus RTU	есть
PID	есть
PLC	есть
Охлаждение	Вентилятор
Температура окружающей среды, °C	-10…+50
Срок службы, лет	7
Гарантия, лет	3

Устройство преобразователя частоты EKF

Устройство преобразователя частоты vector-100

Типовые схемы подключения EKF VECTOR-100

Терминалы для подключения управления

Габаритные размеры преобразователей частоты EKF VECTOR PROxima

Наименование	W	W1	H1	H	D	D1	Рис.
	мм
VT100-0R4/0R7-1B	85,5	74	132	142	113	123	a
VT100-0R7/1R5-1B	101	92	143	152	117	127
VT100-1R5/2R2-1B
VT100-2R2/4R0-1B
VT100-0R7/1R5-3B
VT100-1R5/2R2-3B
VT100-2R2/4R0-3B
VT100-4R0/5R5-3B	130	115	264	244	153,5	9	b
VT100-5R5/7R5-3B
VT100-7R5/011-3B
VT100-011/015-3B	210	160	362,5	375	196		c
VT100-015/018-3B
VT100-018/022-3
VT100-022/030-3	285	238	424	440	206
VT100-030/037-3
VT100-037/045-3
VT100-045/055-3	385	385	580	600	268
VT100-055/075-3
VT100-075/090-3	413	293	635	659	327
VT100-090/110-3
VT100-110/132-3	480	369	822,5	849	389
VT100-132/160-3
VT100-160/185-3
VT100-185/200-3	650	420	1030	849	380,5
VT100-200/220-3
VT100-220/250-3
VT100-250/250-3
VT100-280/315-3
VT100-315/350-3	800	520	1300	849	393
VT100-350/400-3
VT100-400/450-3
